產品信息

GZDW系列直流電源柜適用范圍

GZDW系列直流電源柜應用于大中小型發電廠和變電站，作為正常運行和事故狀態下的高壓開關分合閘、繼電保護、自動控制、事故照明、燈光和音響信號等所需的直流電源也可應用于冶金、鐵道、礦山、石化、郵電、通訊、醫療衛生，銀行、賓館、高層建筑和計算機網絡等行業所需的直流電源；微機控制直流電源柜可用于無人職守、遠程集中監控的發電廠、變電站和其他行業的直流電源。

本產品負荷JB/T5777 -42000《電力系統直流電源設備通用技術條件及安全要求》標準。

使用環境條件

◆ 海拔高度：不超過2000m，若超過2000m，可與本公司協商解決。

◆ 環境溫度：-5℃~+40℃。

◆ 相對濕度：不大于90%。（20±5℃時）

注：特殊條件可與本公司協商解決。

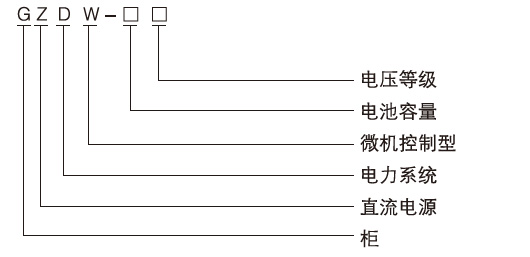

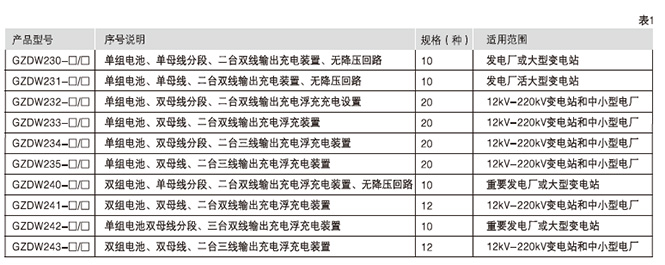

型號含義

主要功能

◆ 規格齊全：該系列產品共有十種型號幾百種規格，能完全滿足大中小型發電廠、變電站和各行業對直流電源的需求。

◆ 運行可靠：交流雙路納入自動切換。該產品設有二臺充電浮充電裝置互為備用，系統切換方便

◆ 運行穩定：該產品抗干擾性能好精度高，紋波系數小。

◆ 電池使用壽命長：該產品能嚴格按照蓄電池充電曲線對蓄電池進行充電、浮充電，避免過沖或欠沖現象。微機控制型具有電池巡檢功能。

◆ 多重保護：該產品能對各工作點跟蹤檢測，軟件與硬件保護相結合。絕緣檢測裝置隨時檢查母線絕緣狀況。

◆ 運動通訊：微機控制直流電源柜能與上位微機通訊，能實現集中監控和無人值班。

主要技術參數

◆ 入電源電壓：三相交流380V+10%，50hz5%

◆ 輸出直流電壓額定值：24v；48v；110v；220v；

◆ 輸出直流電流額定值：5A，8A，10A，15A，20A，30A，40A，50A，80A，100A，150A，200A，250A。

◆ 蓄電池額定容量：10Ah，20Ah，38Ah，40Ah，50Ah，60Ah，65Ah，80Ah，100Ah，150Ah，200Ah，250Ah，300Ah，400Ah。

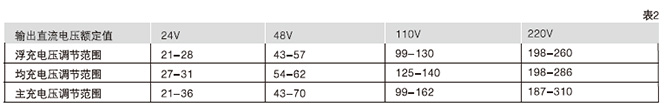

◆ 電壓調節范圍（見表2）

◆ 輸出直流電流調節范圍：額定值的0~100%

◆ 穩定精度<±1%

◆ 穩流精度<±1%

◆ 紋波系數：<1%

◆ 整機噪聲：<55dB

◆ 主變壓器溫升：70℃

◆ 工作方式：連續工作

◆ 效率>90%

◆ 防護等級：IP20~IP3

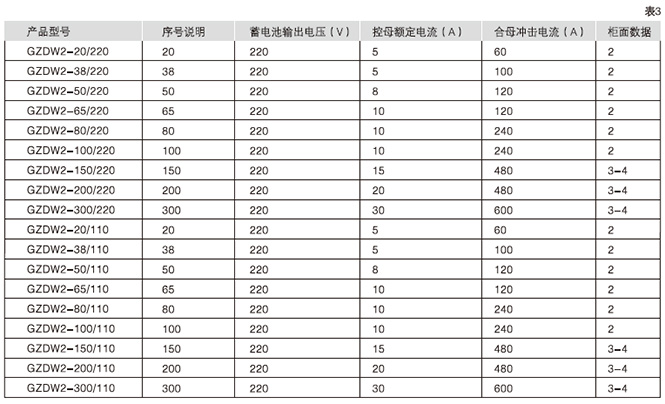

產品主要規格(鉛酸免維護電池)

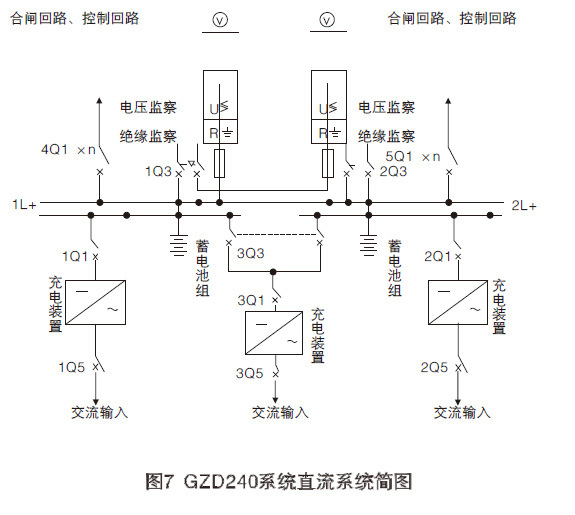

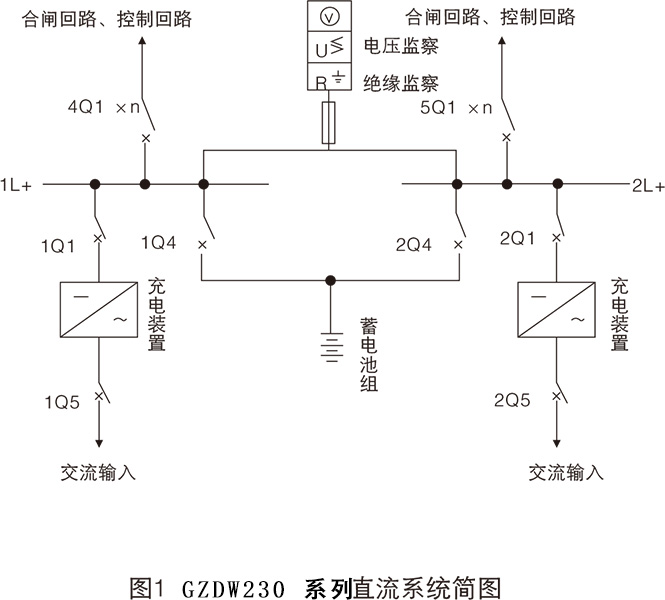

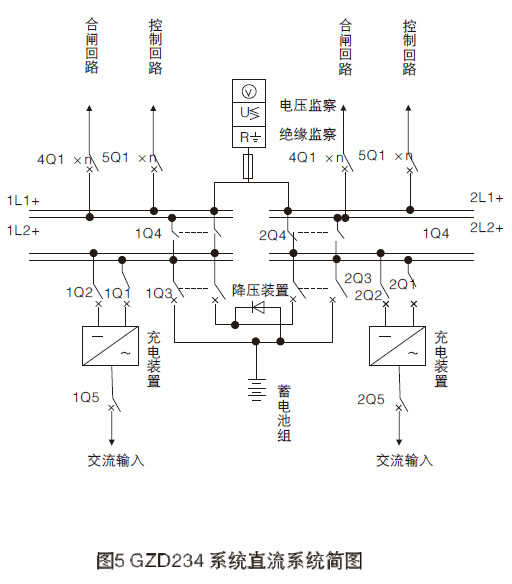

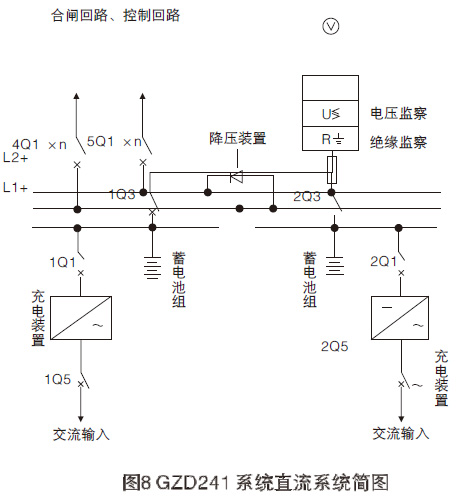

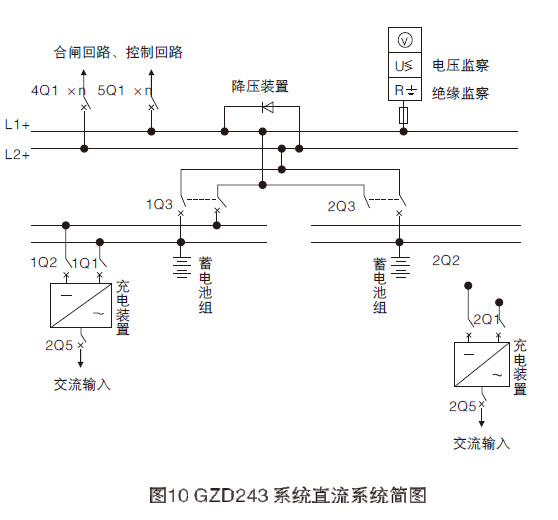

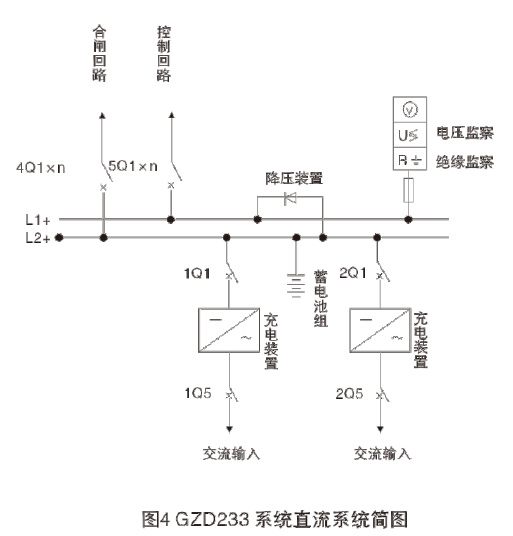

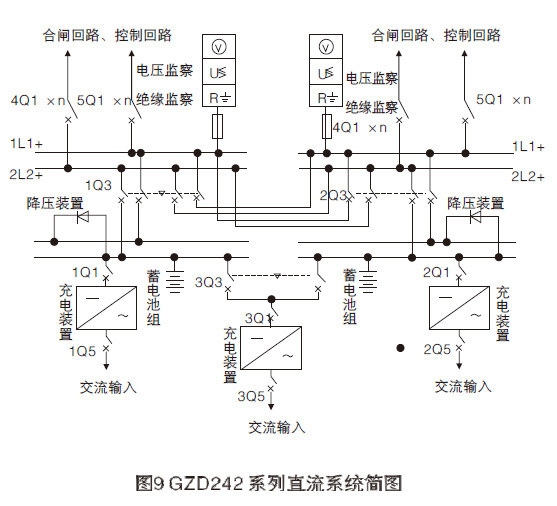

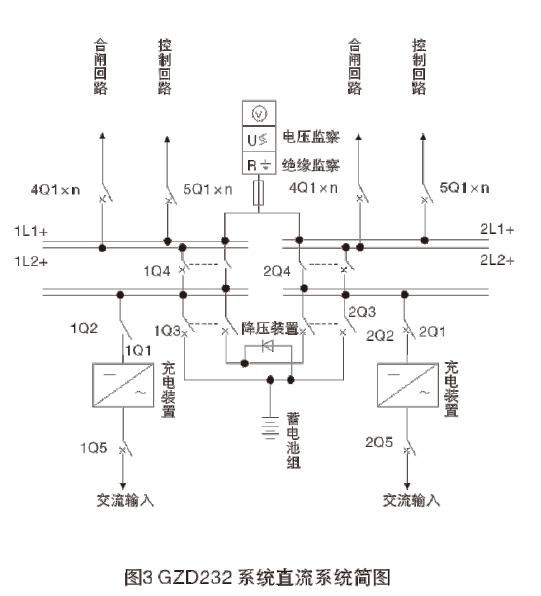

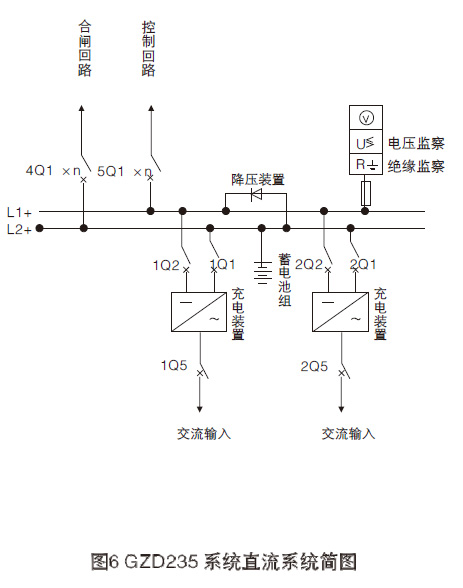

直流系統圖（圖1-圖10）

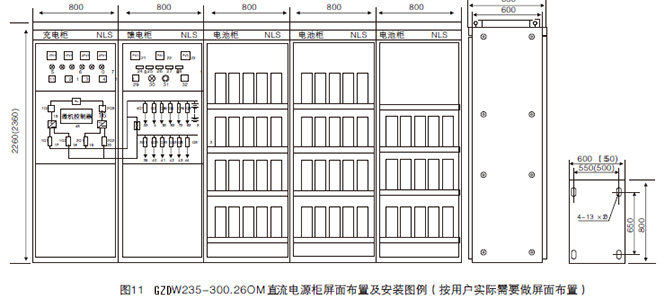

產品外形及安裝尺寸（圖11）

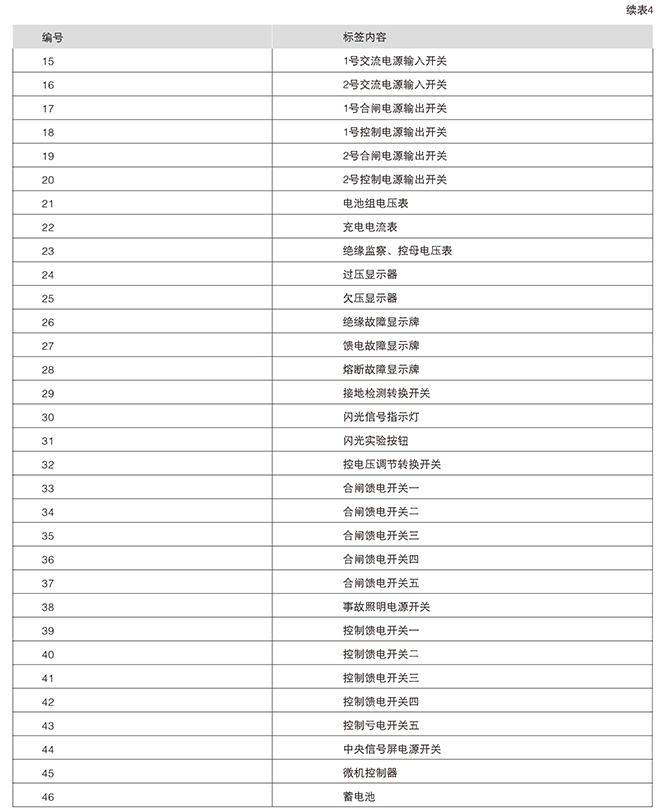

設備屏面布置固標簽說明(固11 內容)

說明
