實例深度解析博廣配電柜內部設計規范【發表日期：2017-06-12 16:52:00】

博廣電氣科技有限責任公司生產的配電柜產品有著嚴格的技術規范及行業標準。對質量層層把關的同時，對每一位選擇博廣電氣的客戶負責到底。

以我們公司生產的GGD交流低壓配電柜為例，來詳細說明下產品內部的結構及設計規范。讓您買的放心。

一、配電柜產品的設計規范：

1.配電柜必須要按照所有相關產品的技術指標及設計要求去做。生產配電柜的廠商在接受定單時，必須要明確產品應執行的標準。比如：相關國家標準GB7251、行業標準、企業標準等，并根據所依據的標準提供相應的國家標準、行業標準或企業標準。（注：生產電力設備的產品相關的企業標準一定要高于國家標準和行業標準，確保產品的使用安全性。）

2.供貨商在生產配電柜前，要確保產品所有的電氣元件及相應的技術參數全部符合客戶對于產品的設計要求，如有改動，一定要與客戶協商確認后，再進行生產。

3、根據本工程圖紙選有代表性的暗裝箱、明裝箱、配電柜生產樣品，完后通知建設單位、監理、施工單位有關人員驗收通過后，方可全面生產。

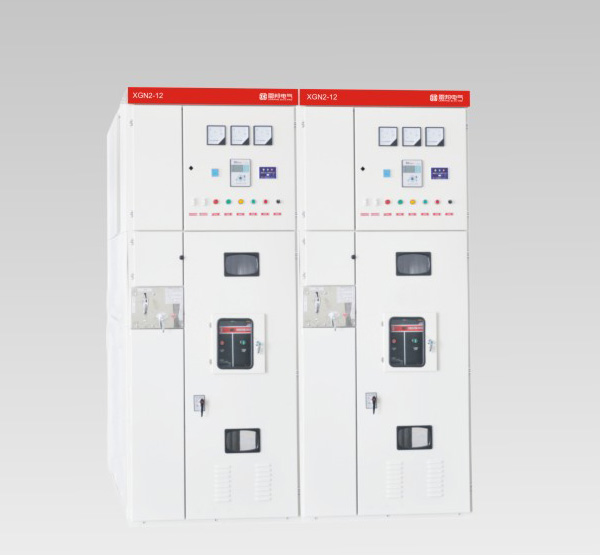

博廣科技配電柜系列產品

 二、對于配電柜內部元器件的要求：

1、所有塑殼斷路器、空開選用 （需填寫）公司產品,雙電源斷路器選用（需填寫）產品,廠家提供與之配套的電纜接線端子。如進、出線纜大，而塑殼斷路器、空開端子小，應設母排將端子外引。

2、配電柜內的電器、儀表等需進行檢測及電氣耐壓、耐流實驗，如設計圖紙中設計的電表由供電部門安裝，配電柜應留有裝表計量的位置，中標后不調價（不含表）。

3、其它元件、附件及材料均需選用符合國家或行業現行技術標準。

4、提供所有元件、導線的合格證及中文說明書（實行強制認證的提供CCC認證證書及CCC試驗報告）。進口產品提供商檢證明。

5、配電柜內的空開、指示燈、按鈕、旋轉開頭等操作及控制和指示元器件下方必須有固定牢固的標簽框和機打標簽。

6、電氣元件、規格型號見系統圖（請注意樓宇自控、消防、通風器、夜景照明、污水泵和

設計總說明要求等各種控制要求），各元器件規格、型號、控制不清楚的請與設計聯系。

三、對于配電柜組裝及配線過程的規范性要求：

1、配電柜上的電器，儀表應符合電器、儀表排列間距要求。

2、全部緊固件均采用鍍鋅件。

3、二次配線均采用黑色線，加套管編序，線徑按廠家標準。

4、分層配電柜接線應考慮干線進出。

5、開關接線端子應與導線截面匹配。

6、配電柜裝有計量儀表的導線；如多芯銅線須采用套管或線鼻壓接，并做好搪錫。

7、電器安裝后的配線須排列整齊，用尼龍帶綁扎成束或敷于專用線槽內，并卡固在板后或柜內安裝架處，配線應留適當長度。

8、配電柜所裝的各種開關、繼電器，當處于斷開狀態時，可動部分不宜帶電；垂直安裝時上端接電源，下端接負荷，水平安裝時，左端接電源，右端接負荷。（指面對配電裝置）

9、配電柜電源指示等，應接在總電源開關前側。

10、配電柜內的配線須按設計圖紙相序分色。配電柜內的電源母線，應有顏色分相標志。

11、所有銅母線連接處做搪錫處理，裸露部分均噴黑漆，貼色標。

12、配線整齊、清晰，導線絕緣良好。導線穿過鐵制安裝孔、面板時要加裝橡皮或塑料護套。

13、配電柜內的N線、PE線必須設匯流排，匯流排的大小必須符合有關規范要求，導線不得盤成彈簧狀。

14、PE線用BVR線，線徑選擇按GB 50303-2002 ，P20。

15、配電柜應考慮氧化鎂等電纜的安裝空間。箱體二層板與箱體之間及二層板與箱體四周根據圖紙進出線的規格及導線多少留出足夠的配線空間。配電柜的箱體、二層板、面板均須有明顯而不易脫落的與圖紙相符的設計編號（箱體、二層板用鋼字打出箱、柜編號），暗裝配電柜柜體應有上或下的方向標識。

16、凡是兩根以上電纜（包括有∏接的電纜）進一個開關的配電柜總開關上端須要設過度處理裝置，過度處理裝置的規格必須與系統圖中電纜規格相匹配。

17、配電柜內的PE線不得串接，與活動部件連接的PE線必須采用銅質涮錫軟編織線穿透明塑料管，同一接地端子最多只能壓一根PE線，PE線截面應符合施工規范要求。

18、消防設備的配電柜及配電回路，必須有紅色明顯標識。

19、不等截面的兩根導線嚴禁壓在一個端子上。等截面的導線（6平方毫米以下）一個端子上最多只能壓兩根。

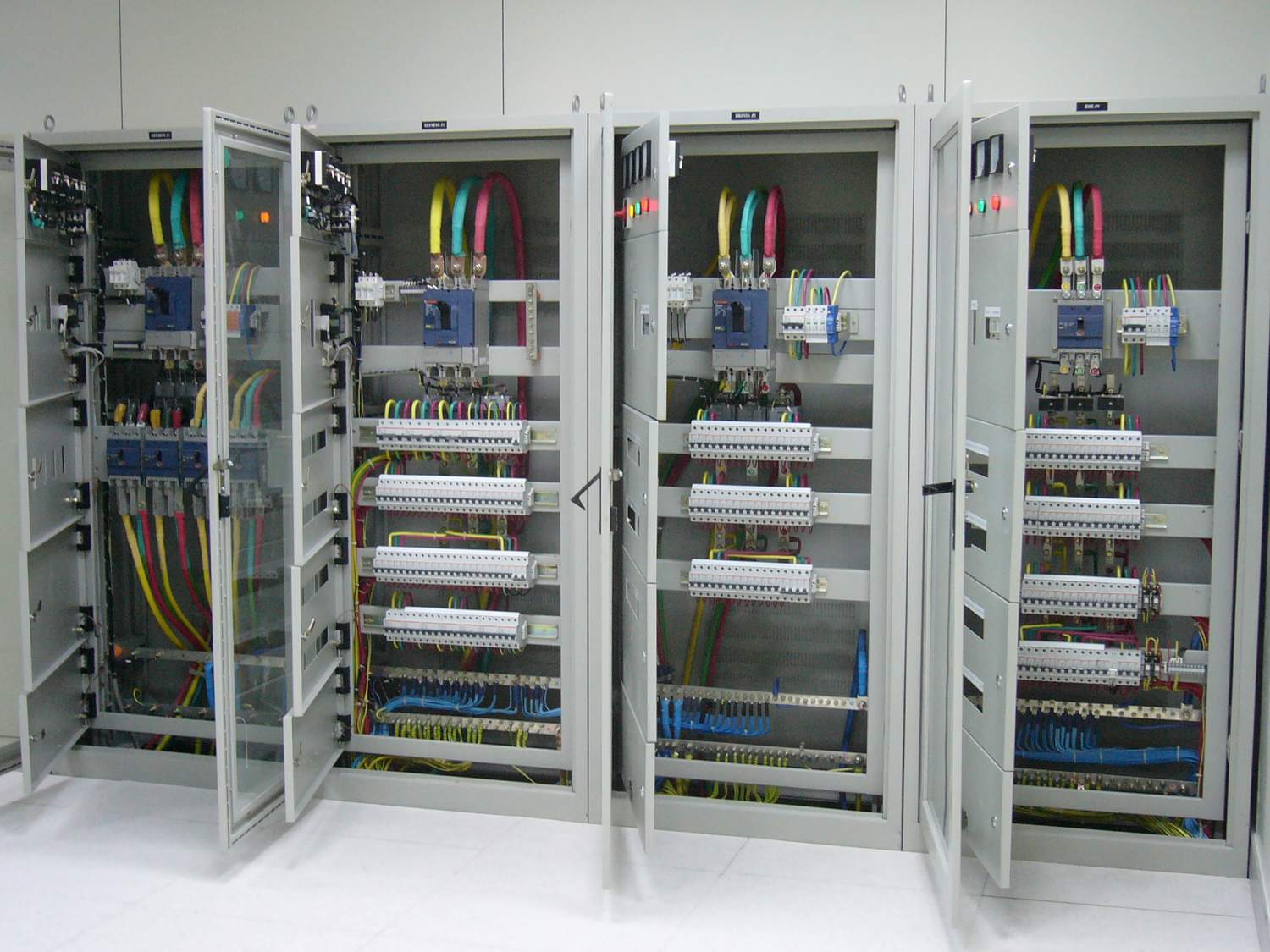

配電柜內部元器件及布線規范

確保配電柜產品的安全生產及使用是一件非常繁瑣復雜的工作，需要注意的點很多，這就要求我們的生產商技術要過硬，素質要足夠高。值得一提的是我們博廣電氣科技有限責任公司生產的配電柜產品以其高質量，高安全性的產品口碑，受到了消費者的一致認可。
