配電柜的核相方法—一位電力局員工的詳述！【發表日期：2017-07-11 15:32:00】

    新發電站并網，新變電站投產前，經常要做核相試驗，現場所說的核相，包括核對相序和核對相位。核對相序，主要是為了發電機、電動機的正常工作。在電力生產實踐中，發電機并網前必須做核對相序的試驗，相序不對，發電機是無法并網的，強行并網會造成設備損壞。在電網的改造中，也應該注意保持電網原有的相序，以免給用戶帶來麻煩。對于不同配電柜系統，核相方法也不同:

1.對0.4KV系統，一般用萬用表進行核相;

2.對3-35KV中性點非接地系統，一般用專用高壓定相桿進行核相;

3.對110KV及以上中性點直接接地系統，一般用PT進行核相;

但不同的系統，在進行核相操作時，其大體的操作步驟又是類似的。下面是一位電力局員工對于配電柜系統核相方法的詳述：

1  核對相序的方法

對發電機、電動機的轉子，按出廠要求的正、負極接入勵磁電流，檢查發電機、電動機的定子引出線中的A、B、C相，按次序往電網端核對，同時找出調換相序的地方，如果電網的相色正確，核相成功的機率就大。對于電動機核相，通電試一下，看轉動方向即可確定相序。對于發電機核相，則需要采取如下方法：

    (1) 核對二次相位。可采用二次核相法，即用同一電源加在待核相兩組PT高壓側，然后用電壓表在各組PT低壓側檢查A、B、C三相，如相電壓為60V左右且均勻，再分別檢查兩組PT低壓同相電壓差是否近視為零，異相電壓差是否為100V左右。如果這些都符合要求，則說明二次相位正確。在發電現場二次核相時，一般解開發電機高壓電纜，用網電加在機端PT與母線PT上，然后核對二次相位是否正確。

    (2) 核對一次相序。使發電機轉起來接近額定轉速，啟勵并調節勵磁電流使機端電壓接近母線電壓，調節出力使發電頻率接近50HZ。如果在已核對好二次相位的機端PT與母線PT上，用相序表或多功能相位儀核對機端PT與母線PT相序一致，則該發電機即可并網。

2  核對相位的方法

2.1  使用站內兩組PT核對相位

    (1) 在大、中型變電站，可利用同一電壓等級上的兩段母線上的PT核對相位。

    用二次核相法核準相位，然后用一次核相法核準一次相位。所謂一次核相法，是將待核的兩個電源分別送到兩段母線PT上，先用相序表核準兩組PT低壓相序是否一致，然后用電壓表分別測量兩組PT低壓側，A、B、C相之間，如果同相電壓差應近似為零，異相電壓差應為100V左右，證明兩個電源具有相同的相位。否則，要分析情況，改正后重核。

    (2) 站內具有不同電壓等級但具相同相位兩組PT間核相

    如：某一三線圈變壓器，組別為Y/Y/△，可以通過倒換方式，在主變高中壓母線PT間進行核相。

2.2  使用單相試驗PT核相的方法

    (1) 使用單相PT或核相器在待核兩電源點一次核相。

    使用器材主要有：絕緣棒兩根、絕緣鞋兩雙、絕緣手套兩雙、試驗導線適量、電壓表一塊。接線如圖1所示：

 實 <wbr>用 <wbr>的 <wbr>電 <wbr>力 <wbr>系 <wbr>統 <wbr>核 <wbr>相 <wbr>方 <wbr>法

    高壓核相工作需要四人進行。一人擔任指揮，兩人穿絕緣鞋、戴絕緣手套擔任核相員，一人讀表記錄。核相工作根據指揮人員的命令進行，高壓操作員將高壓引線固定在絕緣棒上，長短適宜，用絕緣棒引高壓線接觸高壓電源點時，動作協調，兩人相互照應。核相時以現有的相色為依據，當高壓電源點同相時，PT二次電壓應近似為零；當高壓電源點異相時，PT二次電壓應近似為100V，這說明核相結果正確。

    (2) 使用單相試驗PT進行二次核相法。

    可在現場利用站內一組PT與單相試驗PT配合，這樣安全性將有所提高。試驗方法大致如上，只是將另一個高壓操作員變?yōu)榈蛪翰僮鲉T，其接線如圖2所示。

實 <wbr>用 <wbr>的 <wbr>電 <wbr>力 <wbr>系 <wbr>統 <wbr>核 <wbr>相 <wbr>方 <wbr>法

   先在同一電源上核對二次相位。高壓接A′、B′、C′各一次，低壓對應按A630、B630、C630各測一次，如果三個讀數近似為0V，則二次相位正確。

    核對一次相位。將待核相兩個電源分別接至母線PT與試驗PT上，用絕緣棒分別碰A、B、C相各一次，按對應測低壓A630、B630、C630各一次，三次電壓表讀數應近似為零；如果低壓不對應，電壓表讀數近似為100V，說明相位正確。反之，需針對情況進行解決。

2.3  采用多功能相位儀法

    在沒有兩組同相位PT的地方，一般使用單相試驗PT或核相器核相，這種方法不太安全。最近我們采用了多功能相位儀法，這種方法比較安全可靠。主要是因為由于兩個電壓等級上的PT、所變，不管電壓如何、是否同相，各同相電壓間總有一個固定的相角，可通過二次核相法核準二次相位，找出這個固定的相角。當A、B、C三相二次的相角差相同，與理論推算相符，說明二次接線正確。

    一次核相，將待核相的兩個電源分別引至兩個電壓轉換元件(PT、所變)上，用相位儀檢測同相電壓的相位差，與二次核相的相角差相同；如果異相相位差超前或滯后同相相位差120°，說明兩個電源相位相同。

    相位儀法用相位的概念來核相，太抽象，試驗中必須注意保證儀器準確無誤，參考量要選準，極性要認清，記錄要正確，分析要準確。

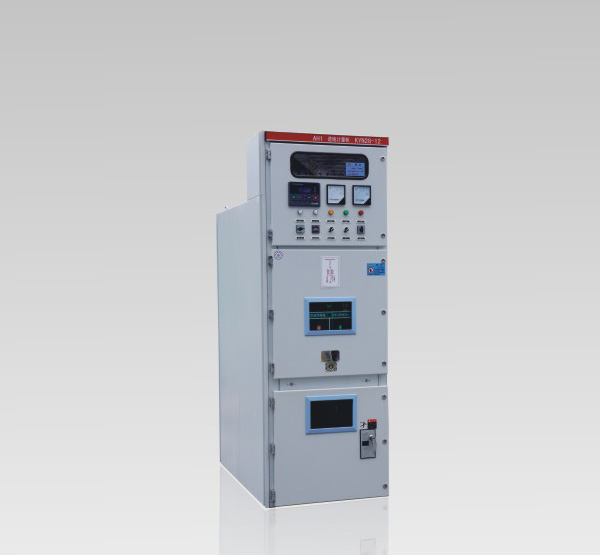

博廣鎧裝式配電柜
