學會看配電柜系統圖，組裝就再簡單不過了！【發表日期：2017-06-17 17:05:00】

很多客戶在買了配電柜產品后，對于產品的組裝，總是顯得束手無措！原因往往都在于看不懂產品的系統圖。一看到系統圖上密密麻麻的線路，就覺得非常復雜，不知道從哪下手。其實，只要你能非常明白的看懂系統圖，組裝起來就很容易了。

想要快速看懂配電柜的系統圖，有很多種方法：

1.可以找個配電柜的圖紙，仔細看完后，試著自己畫個相同的圖紙，這樣你就會對產品的每一個線路都非常的熟悉了，組裝起來也就得心應手的多。

2.有條件的還可以親身投入到配電柜的組裝中，這樣也可以很快的熟悉產品的每一個元器件。等到自己組裝的時候，也可以很快的上手。

3.可以到圖書館多看點產品系統圖方面的案例，或者在百度上查詢也可。

說了那么多，那么配電柜的系統圖到底要怎么看？

首先來說下配電柜系統圖上，各個符號的含義：

第一位：P-開啟式低壓開關柜，G-封閉式低壓開關柜

第二位：G-固定死，C-抽出式，H-固定、抽出混裝式。

第三位：L（或D）-動力用，K-控制用，S-森源電氣系統

GGD較便宜，GCS、GCK為經濟型。

例：GGD/M/J①②③

G－交流低壓配電柜

G－電器元件固定安裝，固定接線

D－電力用柜

M－面板操作

J－靜電電容器

①－設計序號：1.分斷能力為15kA；2.分斷能力為30kA；3.分斷能力為50kA

②－主電路方案代號

③－輔助電路方案代號

接著要弄懂配電柜線路圖的層級關系：配電柜系統圖一般分為：一次線圖、二次線圖。

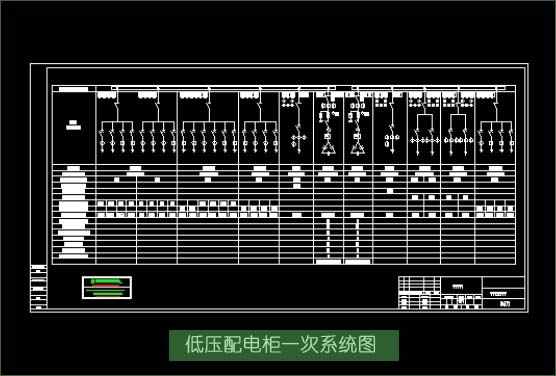

1. 一次線圖是主電源控制圖，一個總開關加幾路分開關構成，標準設計圖紙上一般都會標明進出現電纜的大小和每路分開關與總開關之間連線電線大小以及進線電源哪里來、出線到哪里去。






2.二次線一般為控制部分，比較一次線圖復雜。今天先寫到這里，下次小編專門寫個專題介紹下。
