如何驗收抽屜式配電柜，你才不會被忽悠？【發表日期：2017-06-23 17:34:00】

首先你要知道什么是抽屜式配電柜？它有哪些元器件組成？

抽屜式開關配電柜是采用鋼板制成封閉外殼，進出線回路的電器元件都安裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。由塑殼斷路器，電流互感器，顯示儀表，指示燈四個部分組成。特殊的還可以有小空開，接觸器等一些低壓元件組成。

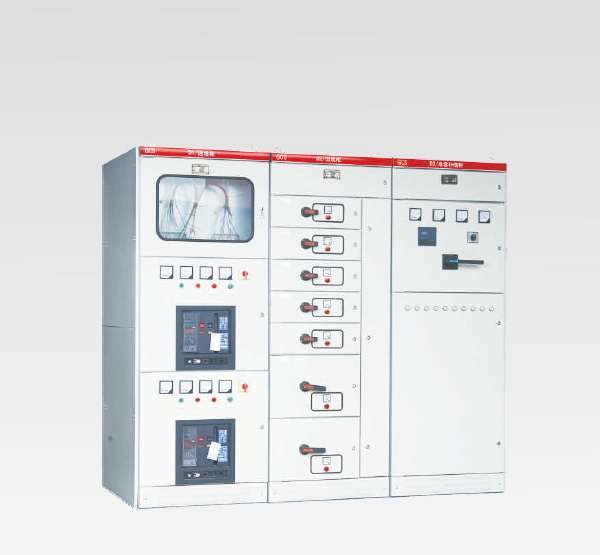

博廣抽屜式配電柜

我們博廣電氣生產了兩款抽屜式配電柜，一款是MNS低壓抽出式配電柜，另一款是GCS低壓抽出式配電柜。配電柜柜體基本結構式由C型型材裝配組成。C型材是以E=25mm為模數安裝孔的鋼板彎制而成。全部柜架及內層隔板都作鍍鋅磷化處理。四周門板，側板則作高壓靜電噴塑。

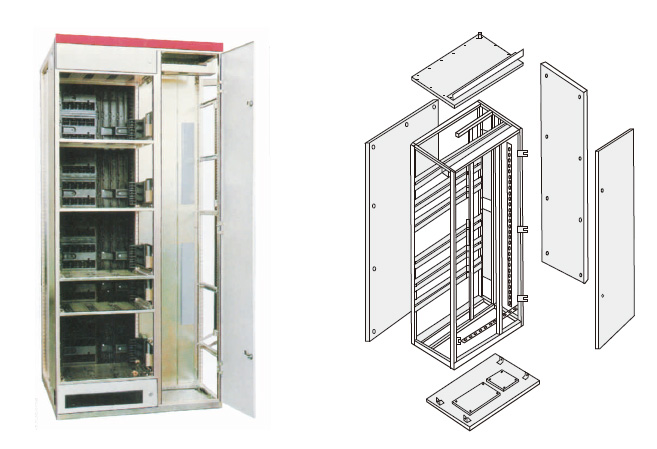

內部結構圖如下：

配電柜內部結構圖

當你驗收產品的時候，一定要對配電柜制作的基本規范了然于胸--配電柜的基本要求：

1、配電箱、柜的所有技術指標必須符合規范及設計要求。投標人應明確生產的產品執行的標準（國家標準GB7251、行業標準、企業標準），并根據所依據的標準提供相應的國標、行標或企標（企業標準應高于國標或行標）。

2、所有的電氣元件及技術參數必須符合設計要求，如需更改必須按正規工程資料（洽商）表格的要求填寫并經設計院、建設單位、監理、施工單位及廠方代表共同簽字認可。否則由此產生的損失由供貨單位負責。

3、根據本工程圖紙選有代表性的暗裝箱、明裝箱、配電柜生產樣品，完后通知建設單位、監理、施工單位有關人員驗收通過后，方可全面生產。

了解了產品的基本操作規范后，你就可以對配電柜產品進行一一排查了。抽屜式配電柜的檢查項目如下：

　　（1）抽屜推拉應靈活輕便，無卡阻、碰撞現象，抽屜應能互換。

　　（2）抽屜的機械聯鎖或電氣聯鎖裝置動作應正確可靠，斷路器分閘后隔離觸頭才能分開。

　　（3）抽屜與柜體間的二次回路連接插件應接觸良好。

　　（4）抽屜與柜體間的接觸及柜體、框架的接地應良好。

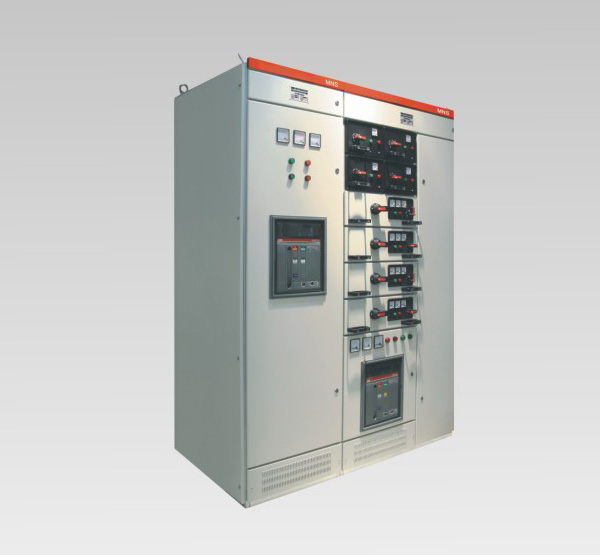

博廣熱銷款抽屜式配電柜
