配電柜中對于接地線都有哪些規格要求？【發表日期：2017-07-06 14:27:00】

為了確保配電柜能夠安全的使用，在配電柜的相應部分，都會布置接地線裝置，以便配電柜的剩余電壓能在第一時間傳輸到大地！因此對于配電柜的接地線規格和布局都有相應非常嚴格的標準和要求。

一、配電柜的基本組成：

（1）接地體：與大地緊密接觸并與大地形成電氣連接的一個或一組導體。

（2）外露可導電部分：電氣設備能觸及的可導電部分。正常時不帶電，故障時可能帶電，通常為電氣設備的金屬外殼。

（3）主接地端子板：一個建筑物或部分建筑物內各種接地（如工作接地、保護接地）的端子和等電位連接線的端子的組合。如成排排列，則稱為主接地端子排。

（4）保護線（PE）：將上述外露可導電部分，主接地端子板、接地體以及電源接地點（或人工接地點）任何部分作電氣連接的導體。對于連接多個外露可導電部分的導體稱為保護干線。

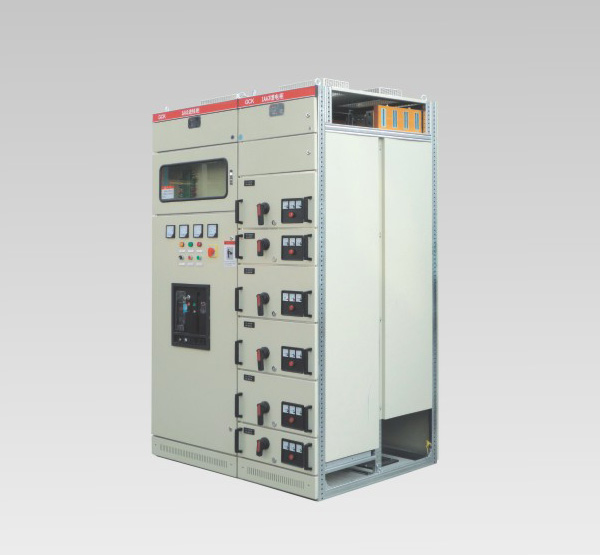

（5）接地線：將主接地端子板或將外露可導電部分直接接到接地體的保護線。對于連接多個接地端子板的接地線稱為接地干線。 配電柜

（6）等電位連接：指各外露可導電部分和裝置外導電部分的電位實質上相等的電氣連接。

二、配電柜中哪些部分需要布局接地線：

（1）相線（L）：輸送電能的導體，正常情況下不接地。

（2）中性線（N）：與系統中性點相連，并能起輸送電能作用的導體。

（3）保護中性線（PEN）：兼有保護線和中性線作用的導體。

（4）電源接地點：將電源可以接地的一點（通常是中性點）進行接地。

三、鑒于確保產品的安全性，配電柜在使用過程中，一定要時刻保持著柜體的接地。

1、箱內接地“匯流排”(接地排、PE排)與電源地線或接地系統直接連接；

2、金屬箱體本身加工應當有“箱體接地螺栓”(帶PE標識)，該螺栓必須用銅芯導線或專用編制軟線與已經接地的PE排連接;

3、與箱體連接的金屬穿線管也必須與箱體有可靠電氣連接《簡單的可以用鍍鋅圓鋼、扁鋼焊接連通)

4、箱內電器部件須接地的部分，也要與PE排連接:

5、所有需要配出的回路中的地線，均由PE排引出.

四、配電柜外殼接地線的截面積有要求嗎？

依據《低壓配電設計規范》GB50054-95：

第2.2.9條 當保護線（以下簡稱PE線）所用材質與相線相同時，PE線最小截面應符合表2.2.9的規定。

表2.2.9  PE線最小截面

相線芯線截面Ｓ（ｍｍ２）         ＰＥ線最小截面（ｍｍ２）

     Ｓ≤１６                              Ｓ

   １６＜Ｓ≤３５                          １６

     Ｓ＞３５                             Ｓ/２

第2.2.10條：PE線采用單芯絕緣導線時，按機械強度要求，截面不應小于下列數值：

有機械性的保護時為2.5mm2；

無機械性的保護時為4mm2。

五、以下是配電柜內不同零部件處接地線的規格：

1. 接地線據電壓等級不同，可分為380V、6KV、10KV、35KV、66KV、110KV、220KV、330KV和500KV。

2. 接地線常用規格：16mm2、25    mm2、35    mm2、50    mm2、70    mm2、95    mm2、120    mm2

3. 金屬線槽接地、跨接地線 ： 不小于4平方毫米的軟銅線；

4. 配電柜接地干線 ：電源進線16平方毫米及以下，用與電源進線同截面的銅線（不小于6）；電源進線16平方毫米以上，用不小于電源進線界面1/2的銅線（不小于16）；

5. 配電柜分支接地線 ：分支電源線16平方毫米及以下，用與分支電源線同截面的銅線；分支電源線16平方毫米以上，用不小于分支電源線截面1/2的銅線；

6. 電纜外皮接地線  ：用不小于電纜線芯截面1/2的銅線（不小于6）；

7. 避雷器前后的接線  ：不小于16平方毫米銅線；
