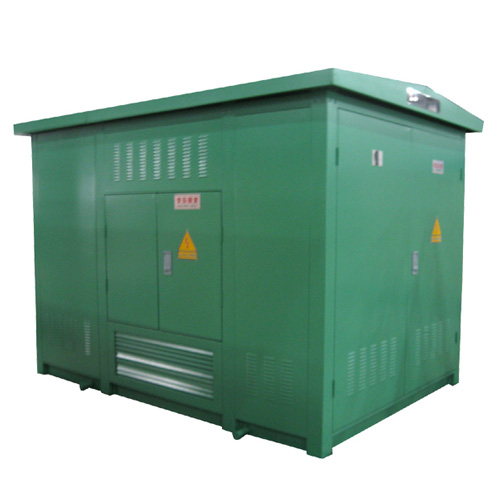

你正確使用了箱式變壓器嗎？【發表日期：2016-05-13 17:37:00】

1． 變壓器的并列操作：

電壓比（允許相差±0．5%）、阻抗電壓（允許相差±10%）、接線組別必須相同的變壓器方可并列運行，若電壓比和阻抗電壓不同，則必須經過核算，在并列運行時任一臺都不過負荷時方可并列。（容量為3:1）

變壓器并列、解列前應檢查負荷分配情況，并將檢查語句寫入倒閘操作票中。

新投運或經大修的變壓器并列前，應先進行核相，確認無誤后方可進行并列。

 2．變壓器的停送電

變壓器停、送電前，應考慮中性點的倒換問題，確保停送電后直接接地的中性點數目不變。對于110kV及以上直接接地的中性點，倒換時應先合上另一臺變壓器的中性點接地開關，再拉開原來的中性點接地開關；如果是35kV消弧線圈進行倒換，則應拉開原已合上的變壓器中性點接地開關，再合上另一臺變壓器的中性點接地開關。

變壓器停電時，應先停低壓側，再停中壓側，最后停高壓側，操作時可先將各側斷路器斷開，再按由低到高的順序拉開各側隔離開關。對于主變隔離開關，應先拉變壓器側，后拉母線側，送電時順序與此相反。

強油風冷變壓器，投運前應先投入冷卻器。

3．變壓器有載調壓分接開關操作

并列運行的變壓器，其調壓操作應輪流逐級進行，一臺變壓器上不得連續進行兩個及以上的分接變換。

當主變壓器過負荷時，不得進行有載調壓分接頭變換的操作。

有載調壓分接開關運行6-12個月或切換2000-4000次后，應取油樣進行試驗，運行1-2年或切換5000次后，應更換有載調壓分接開關箱中的油，切換5000-10000次后，應對分接開關進行吊芯檢查。

4．母線操作

母線停送電時，應做好 電壓互感器二次切換，防止電壓互感器二次側向母線反充電。

用母聯斷路器對母線充電時，應投入母聯斷路器充電保護，充電正常時后退出充電保護。

倒母線操作，應按規定投退和轉換有關線路保護及母差保護，倒母線前應將母聯斷路器設置為死開關。

對母線充電的操作，一般情況下應帶電壓互感器直接進行充電操作。

5．隔離開關操作

⑴禁止用隔離開關拉合帶負荷設備或帶負荷線路。

⑵禁止用隔離開關拉開、合上空載變壓器。

⑶允許用隔離開關進行的操作：

a.拉開、合上無故障的電壓互感器及 避雷器。

b.在系統無故障時，拉開、合上變壓器中性點接地開關。

c.拉開、合上無阻抗的環路電流。

d.用屋外三聯隔離開關可拉開、合上電壓在10kV及以下，電流在9A以下的負荷電流；超過上述范圍時，必須經計算、試驗，并經主管單位總工程師批準。

⑸電壓互感器停電操作時，先斷開二次 空氣開關（或取下二次熔斷器），后拉開一次隔離開關，送電時操作順序與此相反，一次側未并列運行的兩組電壓互感器，禁止二次側并列。

箱式變壓器的 檢測方法：

一、中周變壓器的檢測：??

A、將萬用表撥至R×1擋，按照中周變壓器的各繞組引腳排列規律，逐一檢查各繞組的通斷情況，進而判斷其是否正常。

B、檢測絕緣性能：將萬用表置于R×10k擋，做如下幾種狀態測試：??

⑴初級繞組與次級繞組之間的電阻值；??

⑵初級繞組與外殼之間的電阻值；??

⑶次級繞組與外殼之間的電阻值。

上述測試結果分出現三種情況：??

⑴阻值為無窮大：正常；??

⑵阻值為零：有短路性故障；??

⑶阻值小于無窮大，但大于零：有漏電性故障。

二、電源變壓器的檢測：??

A、通過觀察變壓器的外貌來檢查其是否有明顯異常現象。如線圈引線是否斷裂，脫焊，絕緣材料是否有燒焦痕跡，鐵芯緊固螺桿是否有松動，硅鋼片有無銹蝕，繞組線圈是否有外露等。

B、絕緣性測試。用萬用表R×10k擋分別測量鐵芯與初級，初級與各次級、鐵芯與各次級、靜電屏蔽層與衩次級、次級各繞組間的電阻值，萬用表指針均應指在無窮大位置不動。否則，說明變壓器絕緣性能不良。

C、線圈通斷的檢測。將萬用表置于R×1擋，測試中，若某個繞組的電阻值為無窮大，則說明此繞組有斷路性故障。

D、判別初、次級線圈。電源變壓器初級引腳和次級引腳一般都是分別從兩側引出的，并且初級繞組多標有220V字樣，次級繞組則標出額定電壓值，如15V、24V、35V等。再根據這些標記進行識別。

E、空載電流的檢測。

⑴直接測量法。將次級所有繞組全部開路，把萬用表置于交流電流擋（500mA，串入初級繞組。當初級繞組的插頭插入220V交流市電時，萬用表所指示的便是空載電流值。此值不應大于變壓器滿載電流的10%——20%。一般常見電子設備電源變壓器的正常空載電流應在100mA左右。如果超出太多，則說明變壓器有短路性故障。

⑵間接測量法。在變壓器的初級繞組中串聯一個10?/5W的電阻，次級仍全部空載。把萬用表撥至交流電壓擋。加電后，用兩表筆測出電阻R兩端的電壓降U，然后用歐姆定律算出空載電流I空，即I空=U/R。

F、空載電壓的檢測。將電源變壓器的初級接220V市電，用萬用表交流電壓接依次測出各繞組的空載電壓值（U21.U22.U23.U24）應符合要求值，允許誤差范圍一般為：高壓繞組≤±10%，低壓繞組≤±5%，帶中心抽頭的兩組對稱繞組的電壓差應≤±2%。

G、一般小功率電源變壓器允許溫升為40℃——50℃，如果所用絕緣材料質量較好，允許溫升還可提高。

H、檢測判別各繞組的同名端。在使用電源變壓器時，有時為了得到所需的次級電壓，可將兩個或多個次級繞組串聯起來使用。采用串聯法使用電源變壓器時，參加串聯的各繞組的同名端必須正確連接，不能搞錯。否則，變壓器不能正常工作。I.電源變壓器短路性故障的綜合檢測判別。電源變壓器發生短路性故障后的主要癥狀是發熱嚴重和次級繞組輸出電壓失常。通常，線圈內部匝間短路點越多，短路電流就越大，而變壓器發熱就越嚴重。檢測判斷電源變壓器是否有短路性故障的簡單方法是測量空載電流（測試方法前面已經介紹）。存在短路故障的變壓器，其空載電流值將遠大于滿載電流的10%。當短路嚴重時，變壓器在空載加電后幾十秒鐘之內便會迅速發熱，用手觸摸鐵芯會有燙手的感覺。此時不用測量空載電流便可斷定變壓器有短路點存在。
